晶振的两种主要类型：有源晶振和无源晶振
有源晶振的自振荡特性和无源晶振的使用需求。内容涉及晶振的内部构造，特别是石英晶体的压电效应及其在机械振动中的作用。
· 晶振分类
一般晶振分为两种：有源晶振、无源晶振。
有源晶振也叫晶体振荡器，Oscillator；
无源晶振也叫无源晶体，Crystal，晶体谐振器。

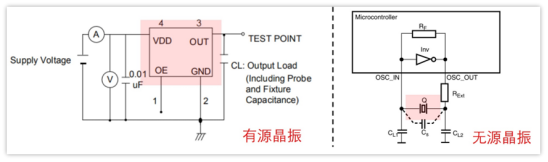

简单来说，有源晶振自己供上电就能输出振荡信号；无源晶体必须额外增加电路才能振荡起来。

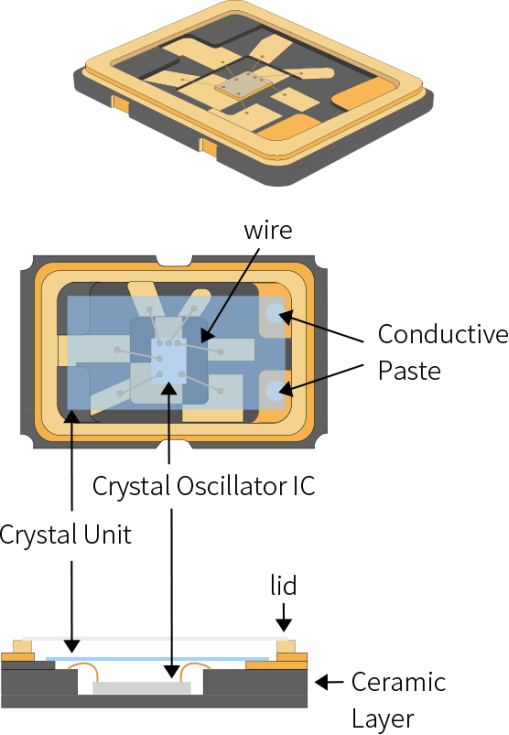

以上分类是从使用角度来说的，从内部结构来看，有源晶振是在无源晶振的基础上集成了驱动电路（如放大器、负载电容等），通过封装实现信号放大和稳定输出的功能。无源晶振在电路中起到频率基准的作用，而驱动电路则进一步优化和标准化输出信号，使其能够满足更广泛的应用需求。由于驱动电路的集成和封装的复杂性，有源晶振的制造成本通常高于无源晶振。
可以理解为，有源晶振是在无源晶振提供的基准振荡频率的基础上，通过附加电路进一步完善功能，形成一个即插即用的振荡信号输出设备。只需提供电源，有源晶振即可输出稳定的频率信号，从而简化了下游电路的设计。
